Caractéristiques
Mettre en évidence:
Machine de rabattement de tuyau hydraulique d'atelier
,Machine de frottement de tuyau hydraulique 38 ms
,Machine de tuyauterie hydraulique 38MS
Crimping Range:
14 - 87 mm
Hose Size:
1/4-2inch
Die Sets:
10
Max. Opening:
100 ensembles
Color:
bleu
Crimping Force:
640T
System Pressure:
31,5 MPa
Power:
3kw
Size:
630*450*600mm
Weight:
200 kg
Attributs clés
Nom de la marque:
MENSION
Numéro de modèle:
MS-38
Lieu d'origine:
N.N.
Attestation:
CE RoHS
Quantité minimum de commande:
1 série
Prix:
Contact Us
Capacité d'approvisionnement:
1000 ensembles par mois
Délai de livraison:
2 - 7 jours ouvrables
Conditions de paiement:
LC, D/A, D/P, T/T, Western Union, MoneyGram
Emballage Standard:
Un contreplaqué pour un ensemble
Description du produit

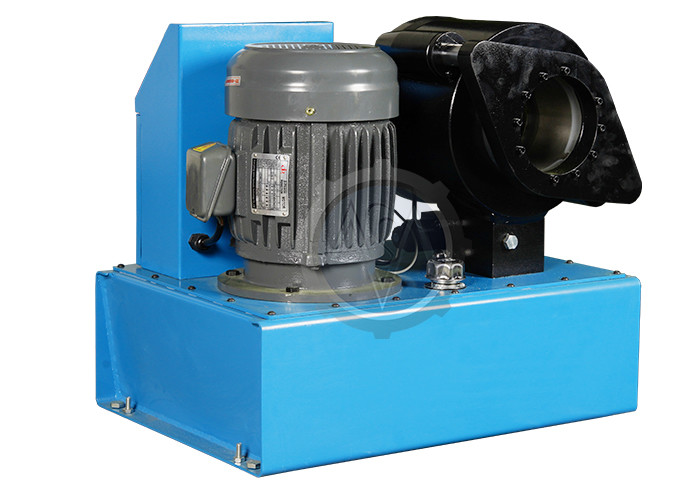

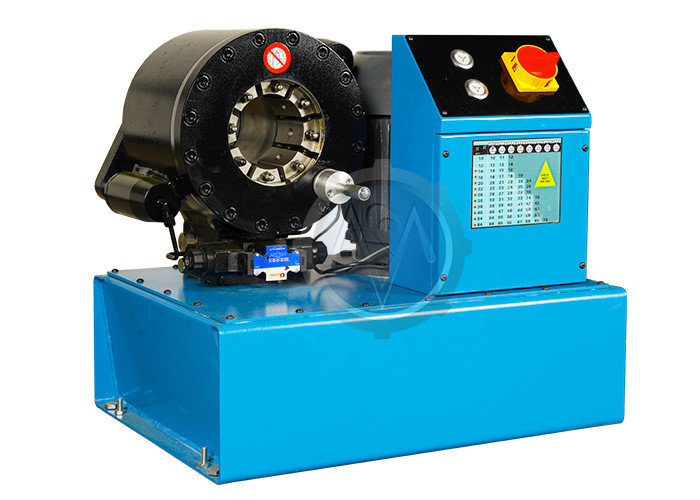

Machine de sertissage de tuyaux hydrauliques MS-38
Présentation du produit
La sertisseuse de tuyaux MS-38 est conçue pour le sertissage de tuyaux hydrauliques haute pression de 1/4" à 2", dotée de 10 jeux de matrices et d'un système de lubrification automatique pour une maintenance facile et des coûts d'exploitation réduits.
Caractéristiques principales
- Matériau en acier de première qualité avec technologie de forgeage avancée
- Structure compacte avec conception légère
- Configuration de matrice maîtresse à double cône
- Les jeux de matrices à haute douceur protègent les surfaces des viroles galvanisées
Spécifications techniques
| Modèle | Machine de sertissage sous pression MS-38 |
| Plage de sertissage | 14 - 87 mm |
| Force de sertissage | 640 tonnes |
| Taille du tuyau | 1/4 - 2 pouces (1-4 couches) |
| Ouverture maximale | 31 mm |
| Jeux de matrices | 10 |
| Type de jeu de matrices | 38 |
| Pression du système | 31,5 MPa |
| Précision | 0,01 mm |
| Tension standard | 220V / 380V |
| Puissance du moteur | 3 KW |
| Dimensions (L*l*H) | 630 * 450 * 600 mm |
| Poids | 200 KG |
Jeux de matrices pour tuyaux 38MS
| N° de matrice | Plage de sertissage (mm) | Longueur (mm) |
|---|---|---|
| 6* | 6,0 - 8,0 | 55 |
| 8* | 8,0 - 10,0 | 55 |
| 10* | 10,0 - 12,0 | 55 |
| 12* | 12,0 - 14,0 | 55 |
| 14 | 14,0 - 16,0 | 60 |
| 16 | 16,0 - 20,0 | 60 |
| 20 | 20,0 - 22,0 | 60 |
| 22 | 22,0 - 26,0 | 60 |
| 26 | 26,0 - 30,0 | 60 |
| 30 | 30,0 - 38,0 | 70 |
| 38 | 38,0 - 46,0 | 70 |
| 46 | 46,0 - 54,0 | 80 |
| 54 | 54,0 - 64,0 | 80 |
| 64 | 64,0 - 69,0 | 80 |
| 69* | 69,0 - 76,0 | 90 |
Options supplémentaires
- Jeux de matrices personnalisés disponibles dans différentes tailles et formes
- Options de tension spéciales : 110V, 208V, 240V, 415V
- Accessoire de pédale pour un fonctionnement mains libres
Composants clés

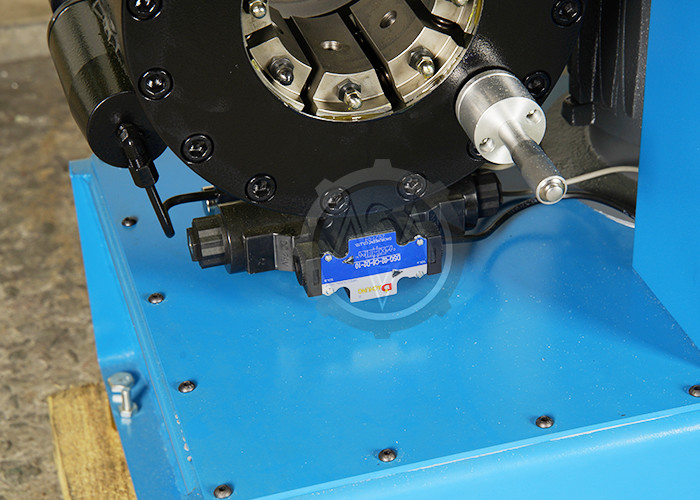

Tête de pressage hydraulique
La structure forgée monobloc assure une longue durée de vie, tandis que la matrice maîtresse à double cône offre une force de sertissage élevée et une précision précise.
Panneau de commande convivial
Opération simple à deux boutons conçue pour la facilité d'utilisation, idéale pour les opérateurs expérimentés et les nouveaux utilisateurs.
Jeux de matrices à haute dureté
10 jeux de matrices avec une dureté de 59-63 HRC pour une durée de vie prolongée et des performances constantes.
Fiche de référence de sertissage
Chaque machine comprend un guide complet de sélection des jeux de matrices pour garantir des résultats de sertissage optimaux.
Exemples d'application
La MS-38 est largement utilisée pour le sertissage d'assemblages de tuyaux hydrauliques, le pressage de câbles et de cordes métalliques, le cintrage de tubes et le jointoiement de composants automobiles.
Ensemble complet d'outils pour assemblages de tuyaux
Machine de coupe de tuyaux
Équipement de coupe de précision pour couper les tuyaux en caoutchouc aux longueurs requises, avec des machines de nettoyage en option pour la préparation intérieure des tuyaux.
Machine de dénudage de couches de caoutchouc
Équipement spécialisé pour le dénudage des couches de caoutchouc extérieures ou intérieures afin d'assurer une connexion correcte entre le tuyau, la virole et la tige de raccord.
Machine de sertissage de tuyaux
Équipement de base pour assembler le tuyau hydraulique, la tige de raccord et la virole pour créer des assemblages de tuyaux complets.
Machine de test de pression
Équipement de test pour vérifier la tolérance à la pression des assemblages de tuyaux terminés, garantissant les normes de qualité et de fiabilité.
