Caractéristiques
Mettre en évidence:
Mention Le décapant manuel de tuyau
,Crimpeuse de tuyau manuelle E38
,étripeuse hydraulique de tuyau E38
Crimping Range:
14 - 87 mm
Hose Size:
1/4 - 2 pouces
Die Sets:
10
Crimping Force:
640T
Max. Opening:
100 ensembles
Color:
bleu
Power:
4kw
Size:
630*450*600mm
Weight:
200 kg
Hydraulic Oil:
T46
Attributs clés
Nom de la marque:
MENSION
Numéro de modèle:
MS-E38
Lieu d'origine:
N.N.
Attestation:
CE RoHS
Quantité minimum de commande:
1 série
Prix:
Contact Us
Capacité d'approvisionnement:
1000 ensembles par mois
Délai de livraison:
2 - 7 jours ouvrables
Conditions de paiement:
LC, D/A, D/P, T/T, Western Union, MoneyGram
Emballage Standard:
Un contreplaqué pour un ensemble
Description du produit

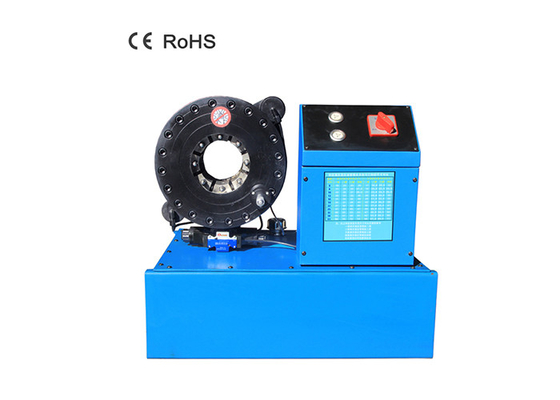

MS-E38 Machine de sertissage hydraulique manuelle pour tuyaux
Le sertissage est une méthode efficace pour assembler des tuyaux ou des tubes. La MS-E38 est une machine de sertissage de tuyaux de 2 pouces dotée d'une matrice maîtresse conique double. Avec sa puissante pompe hydraulique et sa structure unique, cette sertisseuse génère jusqu'à 640T de force de sertissage.
Caractéristiques principales
- Vanne à ouverture rapide pour une meilleure efficacité opérationnelle
- Conception compacte adaptée aux surfaces de table ou au sol
- Technologie d'installation avancée des jeux de matrices pour une stabilité accrue
- Tige de vanne solénoïde de haute dureté pour une durée de vie prolongée
Spécifications techniques
| Modèle | MS-E38 Sertisseuse manuelle pour tuyaux |
|---|---|
| Plage de sertissage | 14 - 87 mm |
| Force de sertissage | 640 T |
| Taille du tuyau | 1/4 - 2 pouces 4SH |
| Ouverture max. | 31 mm |
| Jeux de matrices | 10 |
| Type de jeu de matrices | 38 |
| Pression système | 31,5 MPa |
| Précision | 0,01 mm |
| Contrôle | MS |
| Tension standard | 220V / 380V |
| Puissance moteur | 4 KW |
| Longueur | 630 mm |
| Largeur | 450 mm |
| Hauteur | 600 mm |
| Poids | 200 KG |
| Huile hydraulique | 50 L |
Jeux de matrices standard 38
| N° de matrice | Plage de sertissage | Longueur |
|---|---|---|
| 6* | 6 - 8mm | 35 |
| 8* | 8 - 10mm | 35 |
| 10* | 10 - 12mm | 35 |
| 12* | 12 - 14mm | 35 |
| 14 | 14 - 16mm | 60 |
| 16 | 16 - 20mm | 60 |
| 20 | 20 - 22mm | 60 |
| 22 | 22 - 26mm | 60 |
| 26 | 26 - 30mm | 60 |
| 30 | 30 - 38mm | 70 |
| 38 | 38 - 46mm | 70 |
| 46 | 46 - 54mm | 80 |
| 54 | 54 - 64mm | 80 |
| 64 | 64 - 69mm | 80 |
| 69* | 69 - 76mm | 100 |
Notes importantes:
- Jeux de matrices personnalisés disponibles dans différentes tailles ou formes
- Tensions spéciales disponibles, y compris 110V, 208V, 240V, 415V (60HZ)
- Option de pédale pour un fonctionnement mains libres
- * indique les jeux de matrices non standard
Matrice maîtresse conique double
La matrice maîtresse présente une structure biseautée conique, offrant une plus grande précision et force par rapport aux bases de matrice à biseau simple.
Vanne solénoïde certifiée CE
L'E38 intègre des vannes solénoïdes de haute qualité avec des tiroirs de haute dureté pour des performances fiables.
Matrices de haute dureté
L'E38 comprend 10 matrices avec une dureté de 59-63HRC, garantissant une durée de vie et une durabilité prolongées.

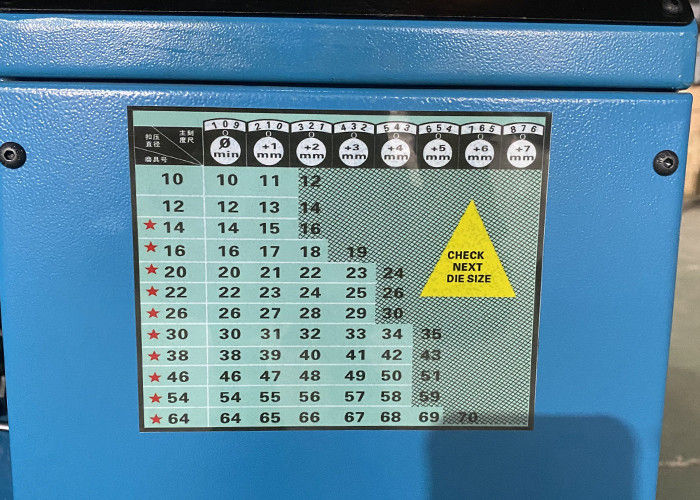

Cadran de sertissage de haute précision
Exemples d'application
La MS-E38 est largement utilisée pour le sertissage d'assemblages de tuyaux en caoutchouc hydrauliques haute pression, le pressage de câbles et de câbles métalliques, le cintrage de tubes et les applications de jointoiement de composants automobiles.
Atelier d'usine
