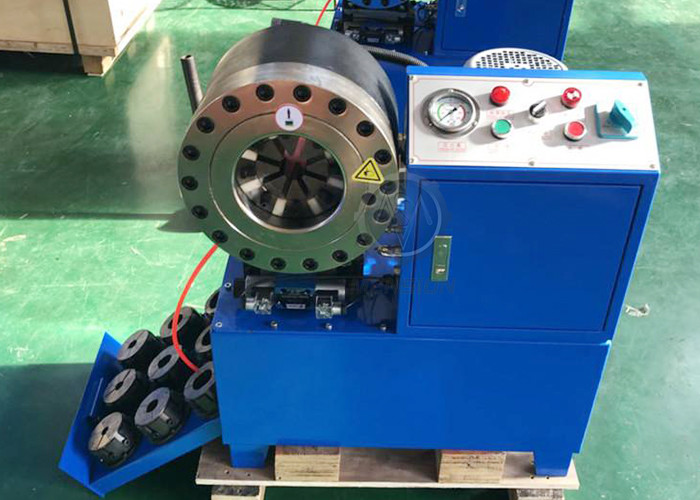

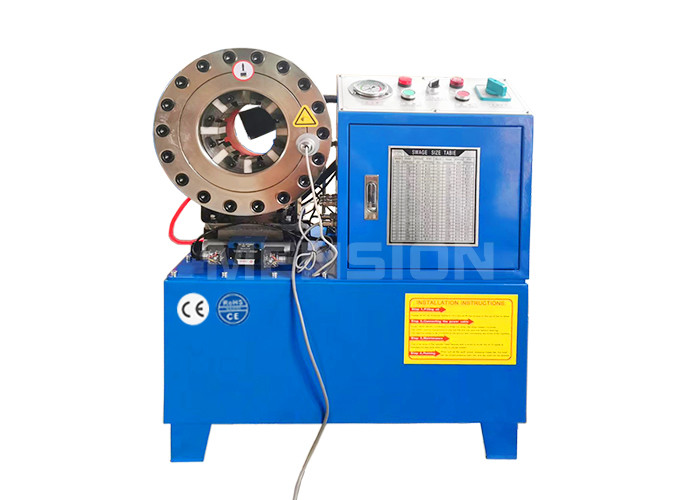

PRESSE À MANCHONS MS-51
DESCRIPTION
La presse à tuyaux MS-51 est le choix le plus adapté pour la fabrication d'assemblages de tuyaux hydrauliques à pièce unique, grâce à son faible coût et sa haute productivité. Elle est livrée avec 10 jeux de matrices standard gratuits, les moules ont une dureté élevée, cette sertisseuse est capable de sertir des tuyaux spiralés en acier inoxydable haute pression à 4 fils de 1/4 à 2 pouces et des tuyaux industriels jusqu'à 3 pouces.
CARACTÉRISTIQUES PRINCIPALES
► Tête de sertissage hydraulique de haute dureté, conception monobloc
► Panneau de commande polyvalent, deux modes de fonctionnement avec sertissage automatique
► Cadran de haute précision, évite le rétrécissement de l'assemblage du tuyau
► Pédale de commande en configuration standard pour les mains libres
► Lampe de travail pour aider l'utilisateur à voir clairement dans la pénombre
DONNÉES TECHNIQUES
|
Modèle |
Machine de pressage de câbles MS-51 |
|
Plage de sertissage |
14 - 87 (mm) |
|
Force de sertissage |
500 (T) |
|
Taille du tuyau |
1/4 - 2 (pouces) |
|
Ouverture maximale |
30 (mm) |
|
Jeux de matrices |
10 |
|
Type de jeu de matrices |
51 |
|
Pression du système |
31,5 (Mpa) |
|
Précision |
0,05 (mm) |
|
Contrôle |
MS |
|
Tension standard |
220 (V) Monophasé |
|
Puissance du moteur |
3 (KW) |
|
Longueur |
670 (mm) |
|
Largeur |
430 (mm) |
|
Hauteur |
820 (mm) |
|
Poids |
260 (KG) |
JEUX DE MATRICES 51 POUR SERTISSEUSE DE TUYAUX
|
N° de matrice |
Plage de sertissage |
Longueur |
|
6* |
6 ... 8mm |
35mm |
|
8* |
8 ... 10mm |
35mm |
|
10* |
10 ... 12mm |
35mm |
|
12* |
12 ... 15mm |
35mm |
|
15 |
15 ... 19mm |
60mm |
|
19 |
19 ... 23mm |
60mm |
|
23 |
23 ... 26mm |
60mm |
|
26 |
26...31mm |
60mm |
|
31 |
31 ... 36mm |
70mm |
|
36 |
36 ... 41mm |
70mm |
|
41 |
41 ... 47mm |
70mm |
|
47 |
47 ... 55mm |
80mm |
|
55 |
55 ... 63mm |
80mm |
|
63 |
63 ... 69mm |
80mm |
|
69* |
69 ... 76mm |
90mm |
REMARQUE
• " * " pour moule non standard
• Moules personnalisés disponibles
• Tensions spéciales 110V, 208V, 240V, 415V disponibles
OPTIONNEL
• Outil de changement rapide
• Étagère de rangement pour jeux de matrices à changement rapide
PIÈCES DÉTACHÉES DÉTAILLÉES
► 10 moules gratuits en matériau 40Cr, traitement haute fréquence, longue durée de vie
► Conception de montage de moule facile, lubrification automatique
► Micromètre de haute précision, pratique à installer
► Pédale à double fonction comme pièces de rechange standard
► Grande quantité en stock, délai de livraison rapide
ÉCHANTILLONS DE SERTISSAGE DE TUYAUX
-
I really like this tool; it allows me to fabricate hydraulic lines right in the workshop. I did have to wait an extra five days for the custom-made special dies. Overall, I think this crimper offers excellent value for money.
-
AReliable quality, easy to use, a great helper for starting a business.
-
Works good, I use it to press the 2 wires hose SAE, perfect!
